Jika Kamu ingin belajar tentang mesin CNC Bubut namun bingung harus memulainya dari mana, maka Kamu sangat tepat berada di tempat ini. So, tahukah Kamu mengenai Mesin CNC Bubut? Ya, inilah mesin yang berguna dalam perindustrian manufaktur yang mana biasanya akan memproduksi bahan silinder/bulat.

Well, untuk membuat Kamu lebih paham, artikel ini akan menjelaskan materinya secara berurutan mulai dari pengertian hingga kisaran harga. check it out!

Tentang Mesin Bubut CNC

Mesin Bubut CNC 1

www.belajarmesinbubutcnc.blogspot.com

Pengertian mesin Bubut CNC adalah suatu mesin yang mana pengoperasiannya bergantung pada perintah program komputer. Perancangan program tersebut melalui software yang dilakukan secara abstrak.

Mesin ini termasuk salah satu jenis mesin CNC yang diandalkan tiap perindustrian. Mesin ini berkembang pada tahun 1952. Pelopor dari perkembangan mesin tersebut adalah Profesor John Pearson.

Mulanya, penggunaan mesin CNC Bubut itu hanya untuk memproduksi objek kerja yang cukup rumit. Tak heran jika dulu belum banyak perusahaan yang menggunakannya apalagi mesin tersebut membutuhkan volume pengendali serta biaya yang tinggi.

Lalu di tahun 1975, mesin Bubut CNC mulai pesat perkembangannya. Ini karena sebelumnya, mesin tersebut dipacu dengan menggunakan mikroprosesor sehingga volume pengendali mesin menjadi sangat ringkas.

Mesin Bubut CNC tentu tak sama dengan mesin Bubut konvensional. Mesin ini mempunyai motor sebagai perangkat tambahan yang berfungsi untuk menggerakkan pengontrol mesin. Dengan bantuan motor tersebut, pengontrol akan mengikuti semua titik dan perekam kertas akan memasukkannya ke dalam sistem.

Dalam prosesnya, poros pemutar atau yang disebut dengan spindle mesin memutar atau mencekam benda kerja. Di sisi lain, alat potong (tool cutter) akan bergerak di semua sumbu yang ada pada mesin Bubut CNC.

Baca Juga: Pengertian Mesin Bubut : Fungsi, Jenis, Bagian, Cara Kerja dan Harga

Fungsi Mesin Bubut CNC

Mesin ini hadir dengan dukungan teknologi yang canggih dan terbaru sehingga mampu menghasilkan banyak barang yang sangat presisi dan akurat. Pada dasarnya, mesin Bubut CNC dibuat khusus untuk segala jenis sektor, terutama perindustrian perangkat keras. Ini karena mesin tersebut bisa melakukan aktivitas apapun seperti pengeboran, pemotongan, hingga pengamplasan.

Spindel dalam mesin Bubut CNC bisa berputar dengan sangat cepat. Inilah yang menyebabkan mesin tersebut sangat multifungsi. Sehingga, kebanyakan industri sangat mengandalkan penggunaan mesin ini untuk memproduksi banyak barang. Misalnya:

  • Pembuatan kaca
  • Pengerjaan logam
  • Pengerjaan kayu
  • Produksi suku cadang
  • Dan lainnya.

Dalam proses pengamplasan, mesin ini akan mengikis atau menghaluskan permukaan bahan objek kerja secara perlahan sehingga mampu menciptakan produk yang halus dan cantik. Tak heran jika banyak industri yang memfavoritkannya, seperti:

  • Industri otomotif
  • Penerbangan
  • Elektronik
  • Alat olahraga
  • Pabrik senjata
  • Dll

Sedangkan contoh barang hasil produksi mesin Bubut CNC adalah:

  • Mangkok
  • Tongkat baseball
  • Tongkat billiard
  • Kaki kursi dan meja
  • Peralatan musik
  • Gir kendaraan
  • Dll.

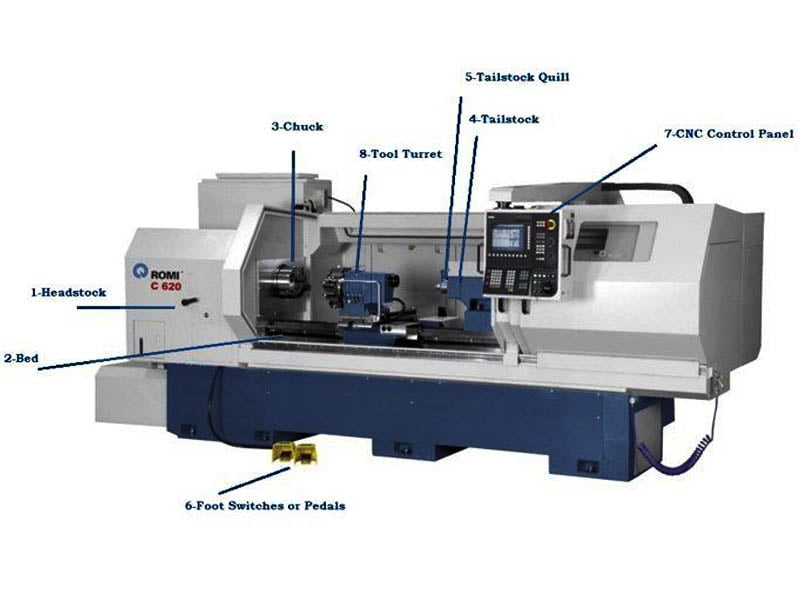

Bagian-bagian Mesin CNC Bubut

berikut adalah beberapa bagian utama yang terdapat dalam mesin CNC Bubut:

Mesin Bubut CNC 2

Pict source: www.teknikece.com

Kepala Tetap

Bagian utama ini umumnya disebut headstock yang mana mesin bubut konvensional pun memilikinya. Mesin ini mempunyai motor penggerak dengan fungsi sebagai pemutar susunan roda gigi dan spindle utama.

Jika dulu memanfaatkan  handle dalam pengaturan kecepatan/speed putaran mesin, sekarang itu tidak berlaku. Kamu bisa menggunakan perintah/program yang sudah masuk dalam mesin melalui panel. Pada bagian tersebut terdapat chuck (cekam) yang berfungsi untuk mengikat benda.

Alat Cekam

Seperti penjelasan di atas, bagian ini sangat membantu proses pabrikasi mesin bubut CNC. Bagian yang juga dikenal dengan sebutan chuck ini berfungsi sebagai penjepit benda yang akan diproses. Agar hasil pengerjaan bagus dan maksimal, Kamu harus memastikan bahwa penyekamannya sudah kuat.

Meja Mesin

Kamu tak akan bisa bekerja dengan baik tanpa meja mesin karena bagian ini sangat berperan penting pada semua prosesnya. Meja ini berfungsi sebagai lintasan atau landasan mesin potong yang terpasang pada turret.

Yang pasti, meja mesin turut andil menentukan baik buruknya hasil produksi. Jika bagian ini terkikis, maka hasilnya kurang maksimal. Itulah sebabnya meja mesin umumnya terbuat dari bahan yang sudah dikeraskan agar tak mudah aus.

Kepala Lepas

Istilah lain dari kepala lepas adalah tailstock. Apa Kamu tahu fungsinya? Yaitu untuk mempererat cekaman pada suatu benda sehingga lebih baik hasilnya. Misal, benda yang akan diproses ukurannya lebih panjang, maka tailstock akan mendukung cekamannya dengan baik sehingga menghasilkan gerakan yang stabil.

Pedal Kaki

Selanjutnya adalah pedal kaki. Bagian inilah yang akan mengatur tailstock maupun chuck. Dengan komponen ini, Kamu akan merasa lebih mudah dalam pemasangan atau pelepasan objek kerja.

Tailstock Quill

Jika tailstock membantu pencekaman suatu objek, maka tailstock quill mempererat cekaman tersebut lebih kuat lagi. Artinya, perlekatan antara tailstock dan object masih kurang sempurna tanpa bantuan tailstock quill yang memanfaatkan tekanan hidrolik.

Panel Kontrol CNC

Panel adalah otak atau pusat mesin CNC. Tiap program akan masuk dalam bagian ini. Lalu, operator akan mengatur tombol dengan baik.

Tool Turret

Tool turret pada mesin Bubut CNC berfungsi sebagai komponen yang akan mendukung pemasangan sebuah turret dengan baik. Dengan begitu, pemasangan hingga proses berjalan sempurna.

Rumah alat potong yang terdapat pada mesin Bubut CNC disebut revolver/toolturret. Artinya, komponen ini merupakan alat penjepit alat potong yang nantinya akan digerakkan oleh bagian mesin CNC lainnya tepatnya step motor sehingga bisa bergerak secara terprogram ataupun manual.

Baca Juga: Mesin Laser Cutting untuk Grafir Akrilik

Kode Pemrograman Mesin Bubut CNC

Kode G

Kode G terdiri dari:

  1. Kode G.0.0 -> berfungsi untuk memindahkan pahat tanpa proses penyayatan
  2. Kode G.0.1 -> berfungsi untuk memindahkan pahat yang melalui proses penyayatan
  3. Kode G.0.2 -> sebagai penyayatan radius (posisinya searah dengan jarum jam)
  4. Kode G.0.3 -> sebagai penyayatan radius (posisinya berlawanan dengan arah jarum jam)
  5. Kode G.9.0 -> berfungsi sebagai mode absolut
  6. Kode G.9.1 -> berfungsi sebagai mode incremental
  7. Kode G.9.4 -> berfungsi untuk mengatur/setting kecepatan penyayatan (mm/menit)
  8. Kode G.9.5 -> berfungsi untuk mengatur/setting kecepatan penyayatan (mm/putaran)
  9. Kode G.1.5.8 -> berfungsi untuk memindahkan titik nol suatu objek kerja
  10. Kode G.500 -> berfungsi untuk membatalkan adanya perintah G158
  11. Kode G.5.3 -> berfungsi untuk membatalkan adanya perintah G55 hingga G58

Note:

Mode absolut merupakan setting penentuan pusat yang memiliki titik nol tetap (posisi tidak gampang berubah).

Mode incremental memiliki titik nol yang selalu berubah sesuai program yang sedang berjalan.

Kode M

Kode M terdiri dari:

  1. Kode M.0.3 -> berfungsi untuk memutar poros sehingga membentuk arah jarum jam
  2. Kode M.0.4 -> berfungsi untuk memutar poros sehingga posisi berlawanan dengan arah jarum jam
  3. Kode M.0.5 -> berfungsi sebagai spindle stop
  4. Kode M.0.8 -> berfungsi untuk menghidupkan pendingin
  5. Kode M.0.9 -> berfungsi untuk mematikan pendingin
  6. Kode M.3.0 -> berfungsi untuk mengakhiri program serta mengembalikan tool ke posisi terakhir.

Harga Mesin CNC Bubut

Harga mesin Bubut CNC tentunya bervariasi. Perbedaan harga ini karena pengaruh beberapa faktor seperti ukuran, merek, kecepatan, dan lain sebagainya. Berikut adalah daftar kisaran harga mesin CNC Bubut terbaru tahun 2021 berdasarkan merk dan tipe mesin:

Mesin Bubut CNC Senday                                    -> kisaran harga Rp 135.000.000,-

Mesin Bubut CNC Sweet Tai                                    -> kisaran harga Rp 220.000.000,-

Wojie Lathe CNC QK1313 Pipe Threading              -> kisaran harga Rp 234.000.000,-

Mesin Bubut CNC Okuma 8 inch                            -> kisaran harga Rp 244.000.000,-

CNC Lathe and Milling Machine                             -> kisaran harga Rp 250.000.000,-

CNC Bubut Merk Vmc                                             -> kisaran harga Rp 250.000.000,-

Mesin CNC Bubut Taiwan Leadwell                         -> kisaran harga Rp 275.000.000,-

CNC Bubut Panjang 750                                          -> kisaran harga Rp 275.000.000,-

Mesin Bubut CNC Luzhing Tck420                          -> kisaran harga Rp 280.000.000,-

Crystal CNC Lathe CK6180                                      -> kisaran harga Rp 320.000.000,-

CNC Lathe C46k Taiwan                                           -> kisaran harga Rp 390.000.000,-

Mesin Bubut CNC Gut CKe6140z/1000 Fanuc 0i -> kisaran harga Rp 470.000.000,-

CNC Bubut Leadwell F1                                           -> kisaran harga Rp 550.000.000,-

Alles CNC Taiwan Aljxl400                                       -> kisaran harga Rp 815.000.000,-

Mesin Bubut CNC Ecoca SI-8 Fanuc                        -> kisaran harga Rp 875.000.000,-

CNC Lathe with Fanuc FTC-20                                 -> kisaran harga Rp 1.355.000.000,-

Gambar Mesin CNC Bubut

BAGIAN MEKANIK MESIN CNC BUBUT

Pict source: www.gurupujaz.wordpress.com

Gambar ini menunjukkan bagian mesin CNC yang akan menampilkan objek kerja secara mekanis. Galam gambar tersebut sudah sangat jelas bagian-bagiannya beserta namanya.

BAGIAN PENGENDAI MESIN CNC BUBUT

Pict source: www.gurupujaz.wordpress.com

Gambar tersebut menunjukkan sistem pengendalian yang terdapat dalam mesin CNC Bubut.

CEKAM MESIN CNC BUBUT

Pict source: www.gurupujaz.wordpress.com

Tahukah Kamu gambar itu? Ya, itu adalah alat pencekam dari mesin CNC Bubut.

MEJA MESIN CNC BUBUT

Pict source: www.gurupujaz.wordpress.com

Selanjutnya adalah bagian yang tak kalah pentingnya, yakni meja mesin tempat dimana objek kerja akan dicetak dan diproses oleh mesin.

KEPALA TETAP MESIN CNC BUBUT

Pict source: www.gurupujaz.wordpress.com

Dan ini adalah gambar kepala tetap pada mesin CNC Bubut yang mana fungsi sudah dijelaskan di point sebelumnya.

well, itu hanyalah beberapa gambar terkait mesin CNC Bubut karena sebenarnya masih ada begitu banyak gambar yang menjelaskan detailnya.

Perbedaan Mesin CNC Bubut dengan Mesin CNC Milling (Frais)

Mesin CNC Bubut dan mesin CNC Milling tentu memiliki perbedaan. Perbedaan keduanya terbagi menjadi beberapa kategori, antara lain:

Cara Kerja

Mesin CNC Milling memiliki alat potong yang tergolong aktif berputar dan kecepatannya sangat tinggi. Mesin ini memang didesain khusus untuk membentuk surface atau permukaan objek. Proses dalam mesin ini umumnya tidak butuh adanya rotasi objek.

Mesin CNC Bubut akan bekerja dan membentuk material bulat atau silinder. Dalam proses ini, yang menjadi tumpu perputaran alat potong adalah objek kerja dengan harapan hasil yang memuaskan.

Sederhananya seperti ini:

  • Mesin CNC Milling : objek kerja diam, alat pemotong terus berputar
  • Mesin CNC Bubut : objek kerja berputar, alat pemotong hanya diam

Konfigurasi Sumbu

Jumlah konfigurasi sumbu yang terdapat pada mesin CNC Milling minimal 3, yakni sumbu X, Y, serta Z. Ini berbeda dengan mesin CNC Bubut yang mampu bekerja walaupun dengan 2 sumbu.

Pada mesin CNC Milling, objek kerja diam di atas meja kerja, sedangkan alat potong atau bor membentuk material dengan putaran yang cepat. Alat potong mesin ini menempel pada poros yang akan bergerak pada ketiga sumbunya. Sedangkan pada mesin CNC Bubut, posisi sumbu berada pada pencekam atau chuck yang berputar. Lalu, alat potong stasioner yang akan melepaskan material.

Kegunaan

Seperti penjelasan sebelumnya, kedua mesin CNC ini mempunyai metode dan cara kerja yang berbeda. Ini karena kegunaannya pun berbeda, yakni:

Mesin CNC Milling sangat handal dalam proses perataan tepi, pemotongan, pengeboran, serta pembentukan material/objek. Mesin ini sangat berguna dalam pembuatan:

  • Ukiran atau pahatan
  • Spare part kendaraan
  • Piala
  • Roda gigi
  • Komponen konstruksi bangunan

Fungsi mesin CNC Bubut adalah untuk memotong, menekuk, mengebor, mengamprlas, hingga membentuk objek/material. Umumnya, mesin ini untuk membuat:

  • Vas atau mangkok
  • Tongkat bisbol
  • Sekrup atau baut
  • Laras pistol
  • Tembikar
  • Plat logam

Itulah penjelasan lengkap mengenai mesin CNC Bubut mulai dari pengertian, alur pemesinan, cara kerja, bagian, hingga kisaran harganya. Bagaimana, apakah Kamu sudah mengerti terkait semua penjelasan diatas? Semoga artikel ini bisa membantu pemahaman Kamu!
